回轉窯的托輪與軸承的結構

回轉窯的支承裝置，托輪與軸承的結構，托輪裝置承受整個回轉部分的重量（主要是回轉窯筒體、襯磚、窯內換熱裝置、物料、滾圈齒圈）；并使回轉窯筒體、滾圈能在托輪上平穩轉動。托輪裝置按裝置所用軸承可分為滑動軸承托輪，滾動軸承托輪組，及滑動一滾動軸承托輪組（徑向滑動軸承、軸向滾動軸承）。滾動軸承輪組又可按軸轉與不轉分為有結構簡單、維修方便摩擦阻力小、減少電耗及制造簡單等優點，但是由于托輪的載荷可達數百噸，所需滾動軸承尺寸大，受到供貨條件的限制。但隨著工業技術水平的提高，滾動軸承在托輪裝置中的使用會越來越多。

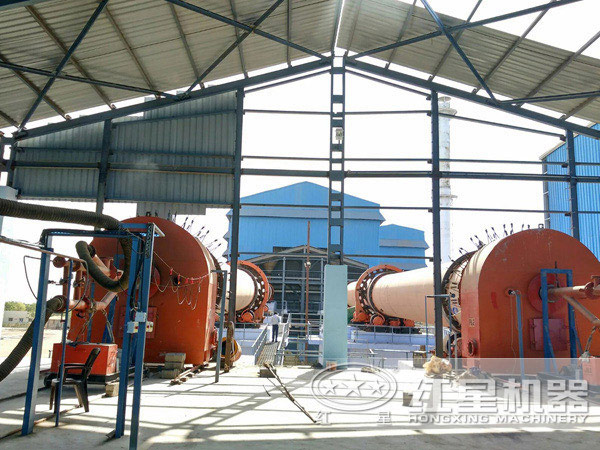

河南紅星公司生產的小型回轉窯托輪支承裝置上，應用滾動軸承。其受力特點是：徑向力很大；軸向力與徑向力相比也很大。為左、右軸承座分開設置，徑向軸承和止推軸承均需采用調心式球面軸承。為保證兩軸承轉動靈活，兩軸承的球面中心必須重合于O點，為此在兩軸承間設有軸向定距環，以便于調整。

左右軸承座做成一體，則可用一般止推軸承來代替調心止推軸承。同時采用雙列球面滾柱軸承，承受徑向力。當載荷較小時，可用圓錐滾柱軸承，同時承受徑向力和軸向力。
